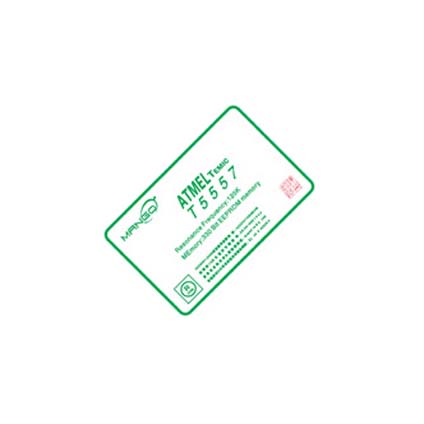

產品名稱:T5557卡產品型號:

產品描述

T5557芯片是美國Atmel公司生產的多功能非接觸式R/W辨識集成電路，適用于125KHz頻率范圍。芯片需要連接一個天線線圈，該線圈被視為芯片電路的電力驅動補給和雙向信息的溝通接口。天線和芯片一起構成感應卡片或標簽。

該芯片共有330bit的EPROM(分布為10個區塊, 每個區塊33bit)，能從T5557讀寫器上被讀/寫。區塊0是被保留用于設置T5557操作模式的參數配置塊。區塊7可以作用戶數據塊使用，亦可以為保護全部數據塊而設置一組用戶密碼，用于避免未經許可的非法改寫。 數據的傳送，是從辨識集成電路加載調制器完成。當 IC 接收到讀寫器的掃描場，便會在線圈的2個終端“1”和“2”感生出一個 RF抵抗場強，再以100%的振幅進行編譯碼調制，從而得到讀寫器的相關命令和數據以及返回讀寫器的卡信息。

簡要特征：
△非接觸方式的讀/寫數據傳輸
△從100 KHz到150KHz的無線電載波頻率
△與e5550產品兼容并擴展的應用模式
△小容量, 其結構與國際標準 ISO/IEC11784/785相容
△在芯片上掩模有75pF的諧振電容
△包括32bit密碼區在內的7x32bit的E2PROM存儲空間
△單獨開設有64 bit存儲空間作為廠商可追溯的數據區

32-bit配置寄存器在E2PROM中可作如下設置：
◇數據速率：RF/2 到RF/128或e5550的固定值(通常使用在RF/32或RF/64)
◇調制/編譯碼：FSK、PSK、曼徹斯特、雙相、NRZ(典型為：曼徹斯特)
◇其他的選項：密碼模式、最大區塊特性、按請求回答(AOR)模式(默認值：PASS＝0、MAXB＝7、AOR＝0)；反向數據輸出、直接訪問模式、序列終結符、寫保護(每一塊完全鎖位)、OTP功能等。

存儲體結構：存儲體是330bit的E2PROM,安排在0和1頁的10個塊中，每個塊（包含被同時規劃的bit鎖塊位）有33 bit。第0頁有8個存儲塊，其中的塊0包含配置/控制數據，在正常讀操作期間是不被傳輸?shù)?。塊7可以被用戶當作寫保護密碼使用，與最大區塊的顯示值配合，可設置某些塊值或第7塊密碼值不可見，只有知道密碼的合法用戶才能訪問卡片中的數據塊。每塊存儲體的位首，即第0bit，是該塊不可查看但可一次性改寫的鎖塊控制位(即OTP特性。為安全起見，一應提供改寫各塊第0位的OTP功能)。第1頁的塊1和塊2包含可追溯數據，并且被Atmel在制造測試期間進行其數據規劃并且鎖定。

應用舉例：
T5557非接觸式R/W辨識芯片的存儲容量雖然小了些，除去用戶不能使用的頁1，實際使用空間只有頁0的8個塊(264 bit),但其配置項以及工作模式特別豐富，是一種名副其實的多功能芯片IC，用戶對卡片的訪問模式也辨識芯片的存儲容量雖然小了些，除去用戶不能使用的頁1，實際使用空間只有頁0 的8個塊(264 bit),但其配置項以及工作模式特別豐富，是一種名副其實的多功能芯片IC較為靈活，例如可以設置直接訪問、按請求模式訪問、按密碼模式訪問等。并且同一張卡在不同配置或不同工作模式的T5557讀寫器上將不允許通訊和數據交換，具有很好的保護性能。值得一提的是，該芯片在讀寫卡家族中具有很高的性價比。

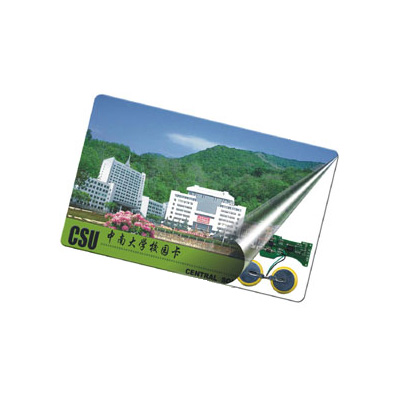

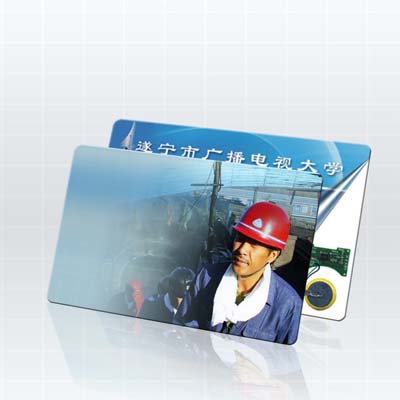

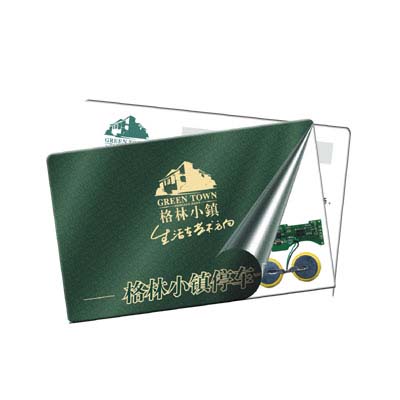

T5557主要升級替換早期的E5550/5551芯片,現在的升級替代產品為T5567，該卡片片被廣泛應用于多種形式的身份識別，如交通旅游、醫療通信、教育娛樂等多樣化的應用場合，如酒店門鎖卡、健康保險卡、校園一卡通、企業/工廠考勤卡、加油卡、上網卡、就餐卡、游戲卡、學生成績卡、電話卡、戲院卡、娛樂卡等。
